單相導軌電表內部結構拆分講解

小狼 ? 行業百科 ? 2023-06-23 12:46:01 ?

今天小編給大家介紹一款單相導軌電表，為了讓大家更加清晰的了解這款產品，今天我們就來拆解一下這款電表，看看里面到底有什么啊。

單相導軌電能表結構有包括罩殼和端子座，罩殼包括左罩殼和右罩殼，其特征在于：罩殼側邊設置有輕觸開關，左罩殼上設置有第一焊接筋，右罩殼上設置有配合第一焊接筋進行超聲焊的焊接槽，第一焊接筋和焊接槽配合超聲焊從而將左罩殼和右罩殼連接成一體，左罩殼和右罩殼內部頂端上設置有螺紋孔，左罩殼內側壁上設置有第一連接部，右罩殼上在第一連接部的相應位置上設置有第二連接部，第一連接部配合第二連接部從而將左罩殼和右罩殼卡扣連接在一起。

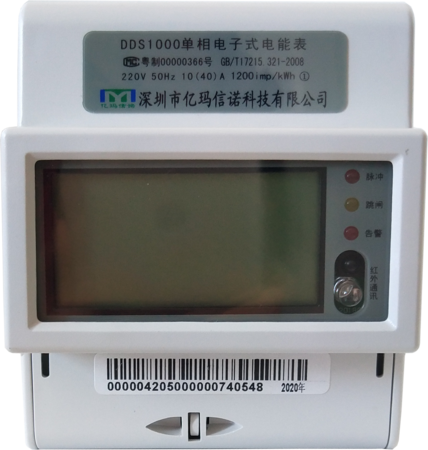

單相導軌電表內部結構拆分講解



第一連接部為凸塊，凸塊設置于左罩殼尾端的內側壁上，第二連接部為卡扣件，卡扣件設置于右罩殼尾端的內側壁上，凸塊配合卡扣件工作從而將左罩殼和右罩殼固定連接在一起。為了方便左罩殼和右罩殼的卡扣連接，卡扣件上設置有卡口，凸塊上設置有斜面，該斜面具有導向作用從而方便凸塊配合卡扣件進行卡扣連接。

為了方便近紅外燈的安裝，右罩殼上設置有近紅外燈安裝部，左罩殼上設置有近紅外燈限位部，近紅外燈限位部將近紅外燈限定在近紅外燈安裝部防止其脫離。為了將近紅外燈限定在近紅外燈安裝部上從而防止近紅外燈脫離，近紅外燈安裝部設置有下凹部，左罩殼上設置有近紅外燈限位部，近紅外燈限位部包括限位頭，限位頭配合下凹部實現限位工作。

實現紅外通訊的第一種方式，右罩殼內壁上位于近紅外燈安裝部處設置有擋板，擋板和右罩殼內壁之間具有空隙，空隙內安裝有能夠與吸附式紅外通訊頭配合使用的磁鐵。實現紅外通訊的第二種方式，右罩殼外壁上位于近紅外燈安裝部處設置有用于卡接紅外通訊頭的卡槽。實現端子座與罩殼連接的第一種連接方式，左罩殼上設置有左安裝部，右罩殼上設置有右安裝部，左安裝部上設置左焊接槽，右安裝部上設置有右焊接槽，端子座上設置有第二焊接筋，端子座通過超聲焊從而安裝在罩殼上。實現端子座與罩殼連接的第二種連接方式，端子座上設置有螺紋孔，端子座可利用螺栓安裝在罩殼上。

為了方便端子座與罩殼的連接，右罩殼上設置有定位柱，端子座設置有定位件，定位件配合定位柱將端子座在安裝前進行預定位。為了防止接口端蓋脫落，右罩殼上設置有接口，接口上卡扣設置有接口端蓋，接口端蓋上設置有卡鉤件。右罩殼上設置有供輕觸開關突出的開關口，開關口設置有凹槽。為了使得電流端子具有自動歸中能力，端子座設置有電流端子，電流端子設置有弧面導板，弧面導板上設置有若干突起部。

與現有技術相比，本發明的優點在于：該新型導軌電能表的結構簡單可靠，制造方便成本低，能將同一種罩殼使用到兩種裝配方式的電能表上，使得上下兩路能夠使用同一種繼電器，此外，開蓋檢測的輕觸開關采用硅膠按鍵，且采用側面正壓的方式，工藝簡潔;并且整合了近紅外燈自動校位、端子兼容多種線型鎖，螺釘自動歸中，近紅外燈兼容卡扣式和吸附式兩種方式。
