今天主要來描述下雙向套筒補償器，單向套筒補償器，萬向球型補償器在供熱管網中的應用，以及如何確定補償器產品的分類，型號，性能特點，選型計算，安裝以及其他注意事項等。

一：套筒補償器是流體管道的一種新型熱補償裝置，可滿足管網敷設各種形式(架空、地溝、直埋)的要求。

主要規格：公稱直徑：DN65-DN1200mm ，設計溫度：150℃ 設計壓力：≤2.5MPa，補償量：50-400mm，角位移：±15° 設計壽命：15-20年

分類：?jiǎn)蜗蛱淄惭a償器和雙向套筒補償器

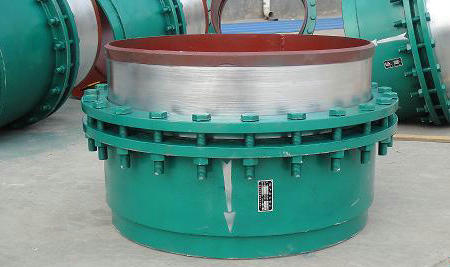

(1)雙向套筒補償器

性能特點：雙向性，雙向補償，雙向導流，可適用于循環管網。直埋免維護，減少費用，與管道同埋地下，不用設置觀察井，不用定期維護可降低運行成本，節約維護費用。雙向套筒補償器不適用于地下水位較高的地理環境。安全性高，采用寬道自緊式密封15-20年無泄漏，不失穩，防拉脫，同心度高可防止側向力過大造成的危害。無約束，降低工程造價，外殼與芯管的配合形式采用機械配合形式中的動配合，具有良好的導向性，可作到無約束設計導向支架間距。方便施工，提高效率，安裝時雙向套筒補償器，位于兩固定支架中間位置不用預拉伸，可直接同管道進行焊接，適用于任何敷設方式。補償器可不受施工條件的限制，對于特殊環境下，如施工中遇到電纜線，煤氣管線等不可動障礙時，可臨時調整補償器的安裝位置，使L≠L而不影響使用，為管網施工提供了極大方便。

(2)單向套筒補償器

性能特點：?jiǎn)蜗驅Я?，直埋免維護，減少費用，與管道同埋地下不用設置觀察井，不用定期維護可降低運行成本，節約維護費用。安全性高，采用寬道自緊式密封15-20年無泄漏，不失穩，防拉脫，同心度高可防止側向力過大造成的危害。全密封，外護罩與外法蘭全密封焊接，與后端管活動端采用壓縮密封，使補償器密封部位的關鍵部件與外界隔絕，有效地防止外界腐蝕，適用于地下水位高的地區，適應各種工況環境，關鍵件作防腐處理與管網同壽命。無約束，降低工程造價，外殼與芯管的配合形式采用機械配合形式中的動配合，具有良好的導向性，可作到無約束設計導向支架間距。方便施工，提高效率，安裝時單向套筒補償器，固定端要靠近固定支架位置不用預拉伸，可直接同管道進行焊接，適用于任何敷設方式，補償器可不受施工條件的限制，為管網施工提供了極大的方便。

二、萬向球型補償器

萬向球型補償器是以球頭相對于外套組件的轉動來吸收管道的位移，特別適用于任意平面內或立體空間轉彎處的管道敷設。一般情況下是2-3個組成一組使用。補償器安裝在管道拐彎處，利用球頭的轉動達到補償的目的。

結構特點：以金屬基體球面軸承承力并定心，取代通常球式補償器以密封承力兼定心，用法蘭壓蓋進行調整的方法，從而保證密封更可靠。采用整體焊接結構，所有運行部件完全包容。球面軸承采用高承載能力的材質，上涂低潤滑系數的自潤滑膜。球面高光潔度部分加密閉清掃板，特別適用于粉煤灰輸送管道。球形表面采用特殊處理，更具耐腐蝕。

三、安裝及注意事項

1、安裝前必須對補償器產品的性能參數與設計性能要求進行校核。

2、安裝時先將管道敷設好，然后在安裝補償器的位置上將相應長度(補償器安裝長度)管子切割下，再安裝補償器。

3、雙向套筒補償器安裝時，應將產品位于兩固定支架中間位置，兩固定支架之間只能安裝一臺補償器，不用預拉伸無方向要求。

4、萬向球型補償器安裝時，要按照設計要求進行，同時要注意介質流向，要向補償相反方向進行冷緊，冷緊量按A2公式進行計算。

5、嚴禁用補償器變形的方法來調整管道的偏差。

6、補償器安裝后，要確定固定支架有效牢固可靠后，方可進行壓力試驗，試驗壓力不得超出設計壓力的1.5倍。

7、補償器的工作環境必須滿足設計要求，安裝后的補償器必須作好安全防腐，補償器不可能被有害介質腐蝕，否則縮短使用壽命。
